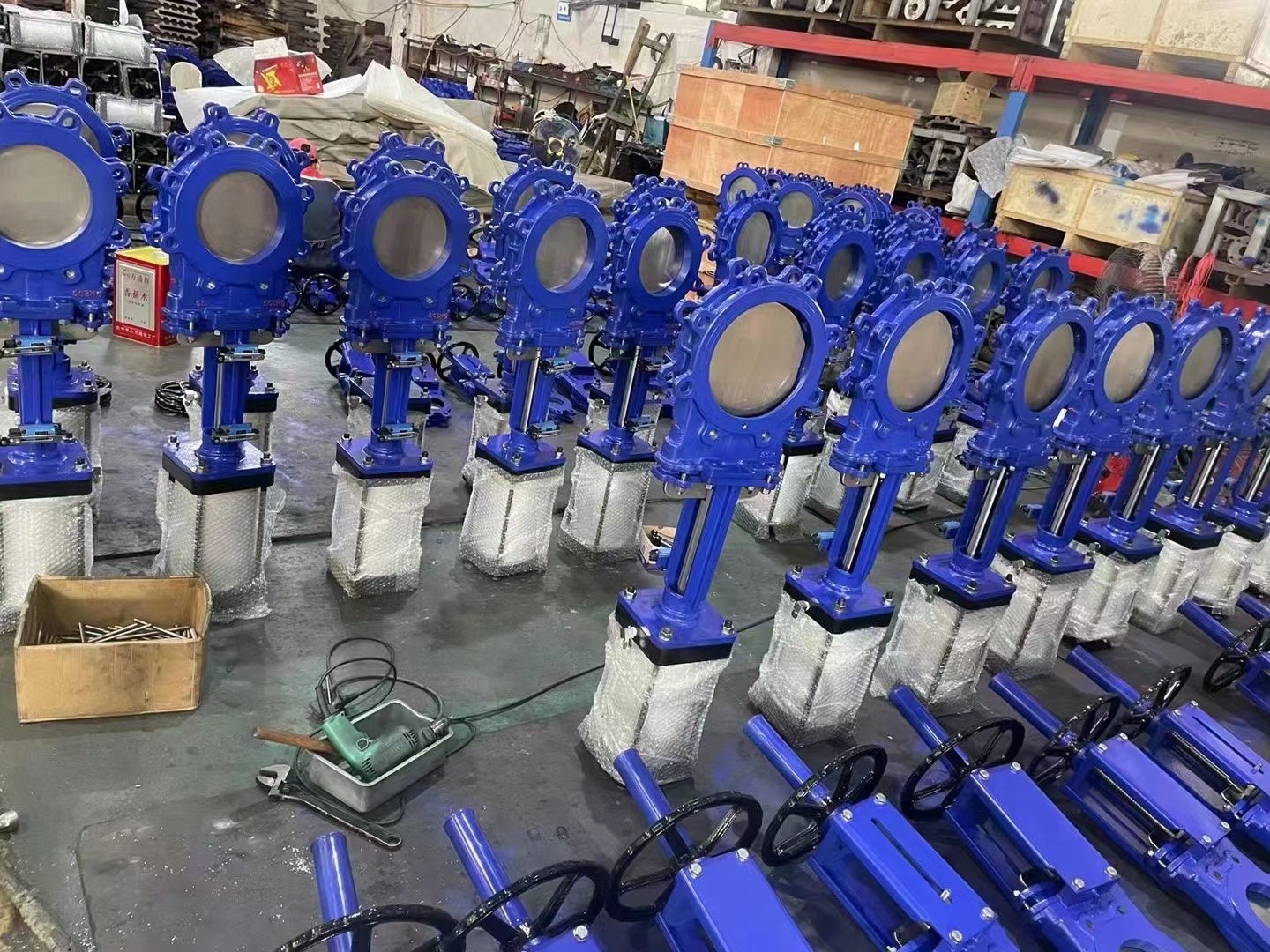

PZ673H氣動刀閘閥選型分析 PZ673H氣動刀閘閥系列產品廣泛應用于各種工業領域,特別是采礦、鋼鐵工業-——用于煤炭、濾渣漿,凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水,造紙工業——用于任何濃度紙漿、料水混合物,電站除灰--用于灰渣漿液等專業管道系統。產品常規材料碳鋼,不銹鋼304/304L/316/316L等,驅動方式有:手動/電動/氣動動/液動。氣動刀型閘閥是一種廣泛應用于流體控制領域的重要設備,其正確安裝對于確保閥門正常運行和延長使用壽命具有重要意義。以下是氣動刀型閘閥的正確安裝方法:
首先,要確保安裝環境的清潔和干燥,避免閥門在潮濕或污染嚴重的環境中運行。在安裝前,應對閥門進行全面檢查,確認其完好無損,無銹蝕、裂紋等缺陷。 其次,要根據流體流向的要求,確定閥門的安裝方向。一般來說,閥門的箭頭指示應與流體流向一致,以確保閥門能夠正常開關并起到有效的控制作用。 在安裝過程中,應注意閥門的水平和垂直度,確保閥門與管道連接緊密,不出現泄漏現象。同時,要使用合適的密封材料和緊固件,確保閥門的密封性能。 此外,對于氣動刀型閘閥,還需要特別注意氣動執行機構的安裝和調試。要確保氣動執行機構的安裝位置正確,氣路連接暢通,以便能夠準確控制閥門的開關動作。 最后,在完成安裝后,應對閥門進行試運行,檢查其開關是否靈活、密封性能是否良好。如發現異常情況,應及時進行調試和維修,確保閥門的正常運行。 總之,正確的安裝方法是保證氣動刀型閘閥正常運行和延長使用壽命的關鍵。在安裝過程中,應嚴格按照規范操作,確保每一步都準確無誤,從而確保閥門的穩定運行和流體控制效果。 PZ673H氣動刀閘閥選型分析閥門型號 常見的氣動刀閘閥型號有:PZ673H-10C、PZ673H-16C、PZ673Y-10P、PZ673Y-16P、PZ673F-10P、PZ673F-16P。 PZ673H氣動刀閘閥選型分析結構簡圖

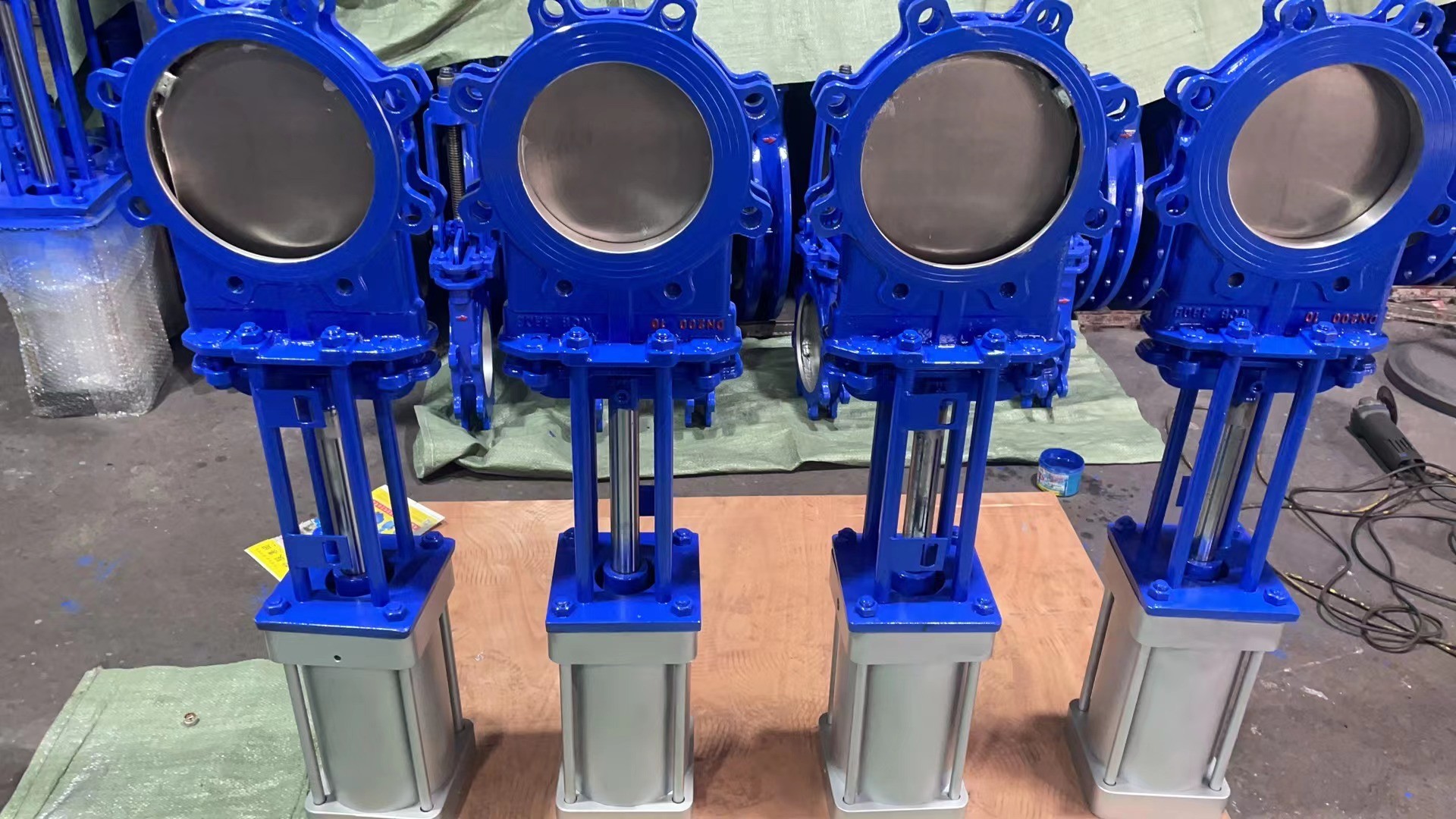

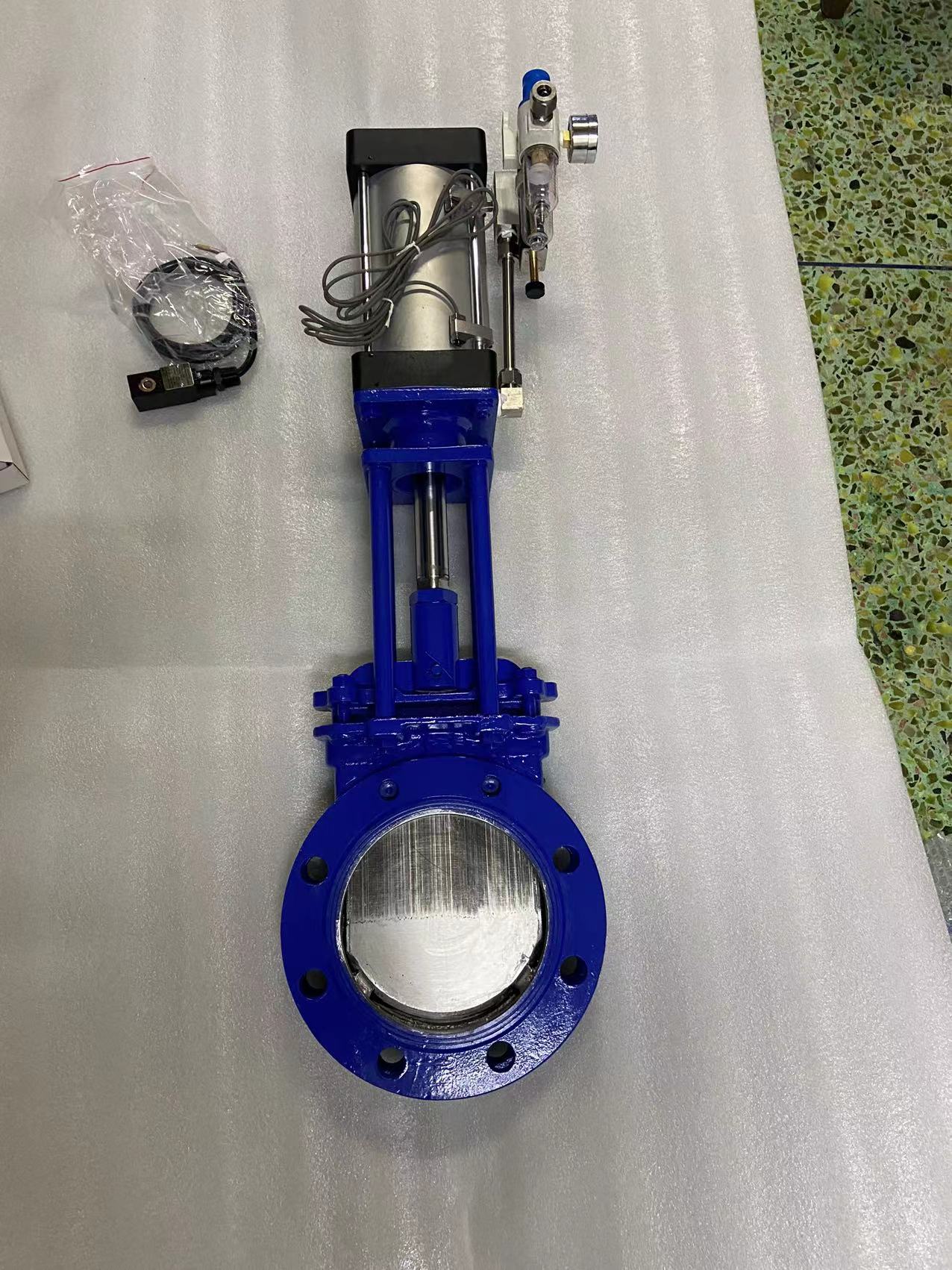

PZ673H氣動刀閘閥選型分析產品特點 1、結構簡單、造型美觀、全通徑流道、流阻系數小。閘板提升時,同時將密封面上的粘物給刮除,自動清除了雜物; 2、不銹鋼閘板可防止腐蝕引起的密封泄漏。整體不銹鋼材質,防止了腐蝕破壞,使用壽命長; 3、可選用各種配管法蘭標準及法蘭密封面型式,還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式,滿足用戶不同需求。 PZ673H氣動刀閘閥選型分析執行標準 設計規范: GB/12234 DIN3356 法蘭連接: ASME Bl6.5 GB/T9113 JB/T79 DIN 2543-2545 試驗與檢驗:GB/T 13927 DIN3230 API598 氣動刀型閘閥是由不銹鋼對夾式刀閘閥與氣動執行器組成,閘板底部是一種刀型斜切口,具有良好的剪切作用,使得閥門在關閉時不受介質阻塞,并可刮除密封面上的粘著物,自動清除雜物,最適宜于漿料、粉粒料、纖維等難以控制的流體,進行流通啟閉。PZ673H氣動對夾式刀閘閥壓力范圍一般在1.0MPa以內使用,溫度在120℃以下,高溫可用特殊材質代替使用,廣泛應用于造紙、石化、礦山、排水、食品等行業。具有多種閥座可供選擇,并且可依據現場控制需求,配備電動或氣動執行器,實現閥門的自動化操作。

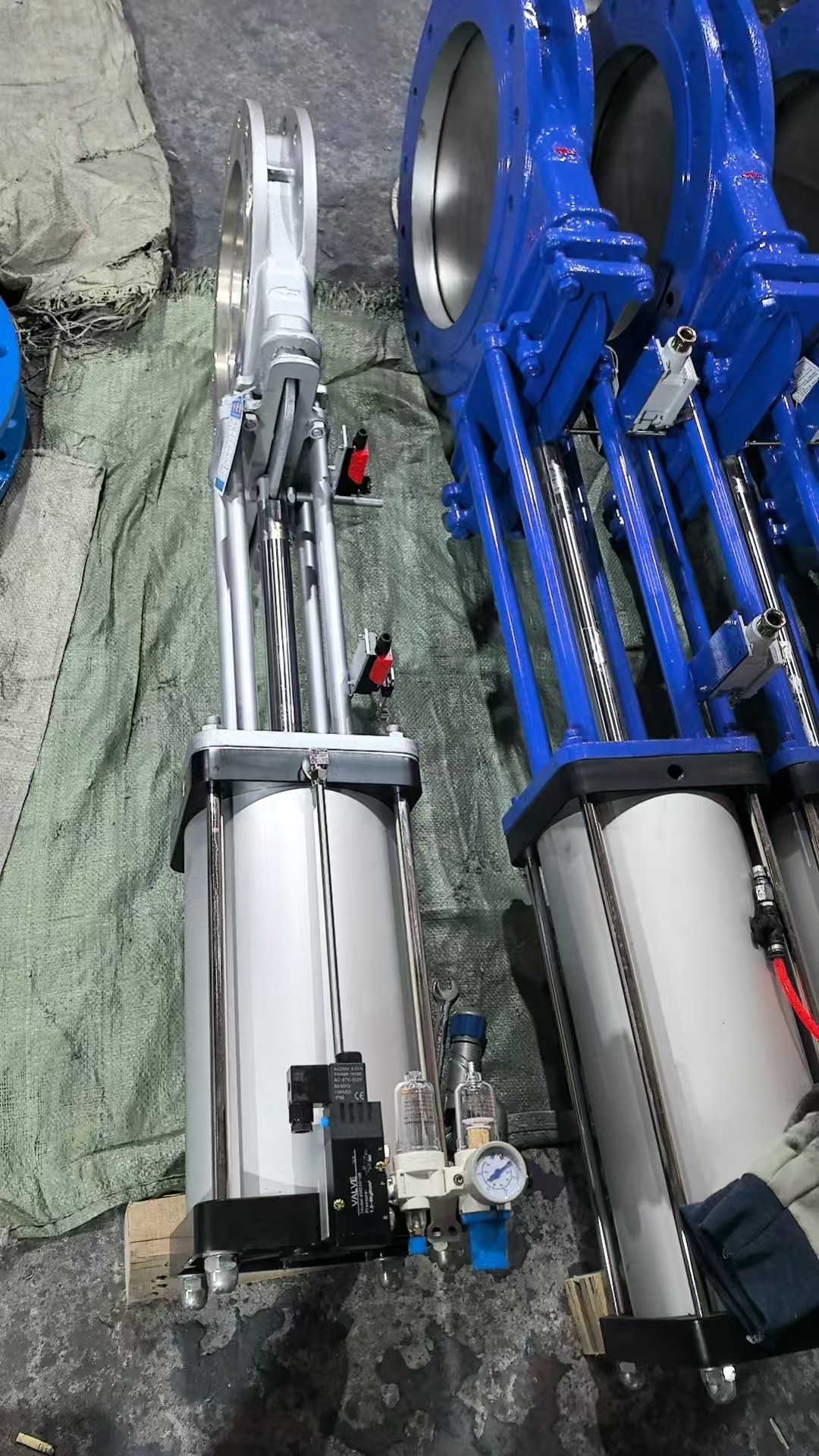

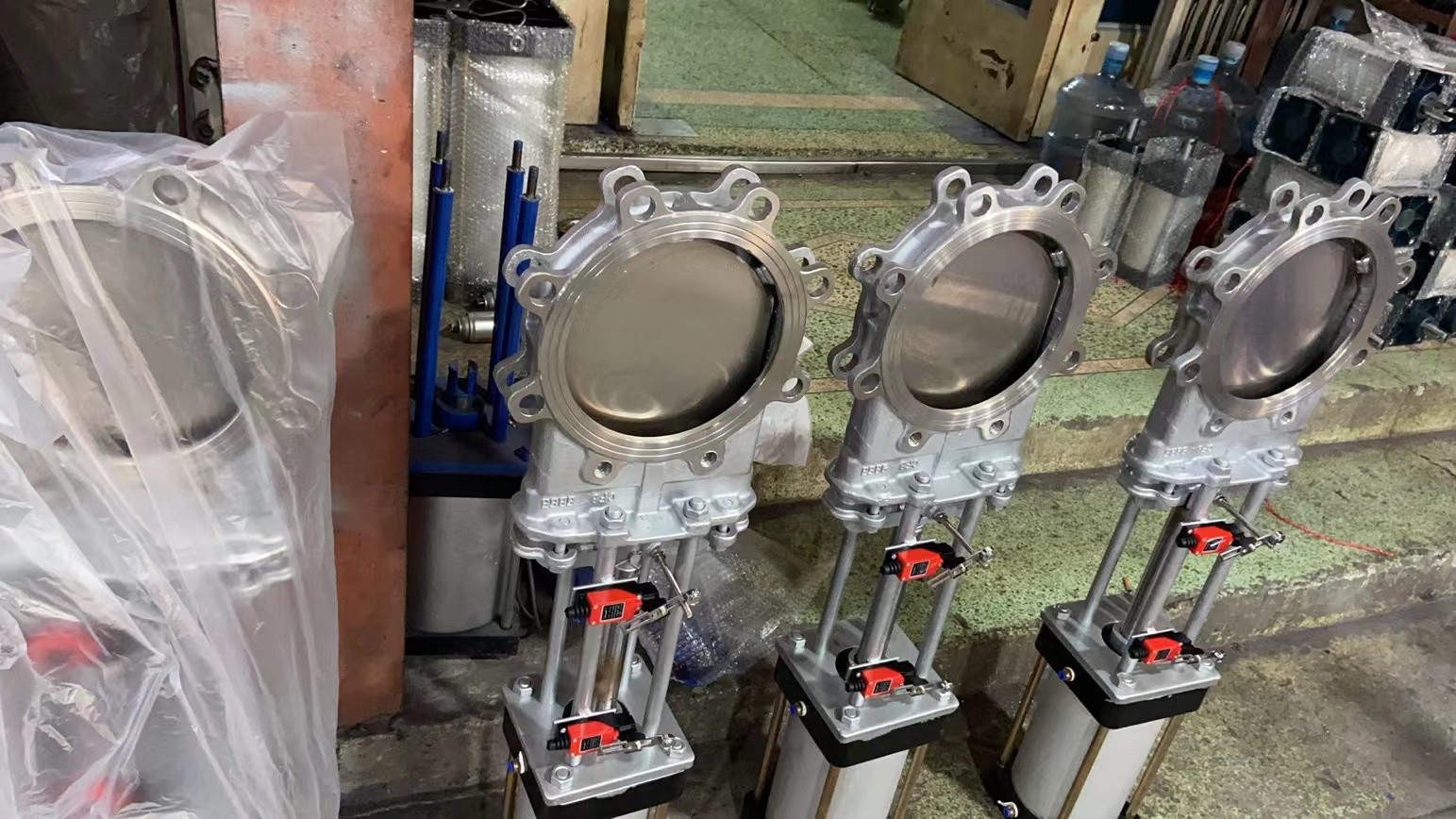

PZ673H氣動刀閘閥選型分析氣動刀型閘閥性能特點: 1、采用對夾式結構,體積小,重量輕;敞開的通道,可以防止介質在閥內沉積。 2、在開啟和關閉的過程中,閘板與密封面采用了特殊的設計,摩擦較少,經久耐用。 3、上密封采用上蓋結構,使得上密封由大面積的矩形密封改成了小面積的圓周密封,密封性能大大提高。 4、在手輪頂部加裝封套裝置后,可以使閥門活動部件全部處于封閉狀態,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。 5、閘板具有閘刀的功能,能有效的閘斷介質中各類雜物。
氣動刀型閘閥技術參數: 公稱通徑 | DN50-1000mm | 閥體材質 | 鑄鐵,球墨鑄鐵,鑄鋼,不銹鋼 | 公稱壓力 | PN1.0、1.6 MPa | 連接形式 | 對夾式 | 控制方式 | 氣動控制(氣源驅動) | 氣源壓力 | 雙作用:2-8bar/單作用:4-8bar | 適用介質 | 紙漿、污水、煤漿、灰、渣水混和物 | 氣動刀型閘閥作用原理: 氣動刀閘閥根據氣動執行器的作用形式一般可分為單作用和雙作用。雙作用原理(氣開,氣關式):即對閥門開啟和關閉的兩位式控制;單作用原理(氣開復位,氣關復位):彈簧復位作用,在電路和氣路切斷或發生故障時,閥門自動開啟或關閉。產品廣泛應用于各種工業領域,特別是采礦、鋼鐵工業――用于煤炭、濾渣漿,凈化裝置――用于廢水、泥漿、污物及帶有懸浮物的澄清水,造紙工業――用于任何濃度紙漿、料水混合物,電站除灰--用于灰渣漿液等專業管道系統

PZ673H氣動刀閘閥選型分析主要性能規范: 公稱壓力(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 工作溫度 | 適用介質 | 1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤100℃ ≤425℃ | 紙漿、污水、煤漿、灰、渣水混和物 | 主要零部件材質: 體、蓋 | 閘閥 | 閥桿 | 密封面 | 不銹鋼、碳鋼、灰鑄鐵 | 碳鋼、不銹鋼 | 不銹鋼 | 橡膠、四氟、不銹鋼、硬質合金 | 主要外形及連接尺寸(mm):PZ673H、PZ673X、PZ673Y、PZ643H、PZ643F、PZ643X
MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M | 0.6 MPa | 50 | 48 | 90 | 110 | 335 | 4-M12 | 1.0 MPa | 50 | 48 | 100 | 125 | 335 | 4-M16 | 65 | 48 | 110 | 130 | 363 | 4-M12 | 65 | 48 | 120 | 145 | 363 | 4-M16 | 80 | 51 | 125 | 150 | 395 | 4-M16 | 80 | 51 | 135 | 160 | 395 | 4-M16 | 100 | 51 | 145 | 170 | 465 | 4-M16 | 100 | 51 | 155 | 180 | 465 | 8-M16 | 125 | 57 | 175 | 200 | 530 | 8-M16 | 125 | 57 | 185 | 210 | 530 | 8-M16 | 150 | 57 | 200 | 225 | 630 | 8-M16 | 150 | 57 | 210 | 240 | 630 | 8-M20 | 200 | 70 | 255 | 280 | 750 | 8-M16 | 200 | 70 | 265 | 295 | 750 | 8-M20 | 250 | 70 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | 300 | 76 | 362 | 395 | 1120 | 12-M20 | 300 | 76 | 368 | 400 | 1120 | 12-M20 | 350 | 76 | 412 | 445 | 1260 | 12-M20 | 350 | 76 | 428 | 460 | 1260 | 16-M20 | 400 | 89 | 462 | 495 | 1450 | 16-M20 | 400 | 89 | 482 | 515 | 1450 | 16-M22 | 450 | 89 | 518 | 550 | 1600 | 16-M20 | 450 | 89 | 532 | 565 | 1600 | 20-M22 | 500 | 114 | 568 | 600 | 1800 | 16-M20 | 500 | 114 | 585 | 620 | 1800 | 20-M22 | 600 | 114 | 670 | 705 | 2300 | 20-M22 | 600 | 114 | 685 | 725 | 2300 | 20-M27 | 700 | 127 | 775 | 810 | 2500 | 24-M22 | 700 | 127 | 800 | 840 | 2500 | 24-M27 | 800 | 127 | 880 | 920 | 2800 | 24-M27 | 800 | 127 | 898 | 950 | 2800 | 24-M30 | 900 | 154 | 980 | 1020 | 3100 | 27-M27 | 900 | 154 | 1005 | 1050 | 3100 | 28-M30 | 1000 | 165 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 165 | 1115 | 1160 | 3400 | 28-M30 | 1200 | 190 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 180 | 1325 | 1380 | 3600 | 32-M36 | 一、PZ673H氣動刀閘閥選型分析安裝須知
1、必須把氣動閥的管道清洗、吹掃干凈;如介質內有雜質,在閥前管道上應加裝過濾閥。 2、使用之前,針對現場安裝的技術要求進行氣動閥門的規格、參數以及配件的核查。 3、按氣動閥閥體上箭頭指示的方向安裝(順流安裝)把氣動閥門的接口與管道連接上,并確保連接處良好的密封。 4、需要焊接連接時,避免高溫傳到氣動閥的填料等處。 5、在加裝閥門之前,注意連接處確保密封良好。 二、PZ673H氣動刀閘閥選型分析安裝及加裝電磁閥閥門的注意事項 1、必須保證流體、氣源潔凈,以防堵塞電磁閥或氣缸活塞。 2、電磁閥的線圈帶電時,嚴禁覆蓋,以防過熱燒毀。 3、電磁閥的線圈帶電時,禁止取下,以防止觸電。 4、電磁閥的線圈、插座、電磁管及連接部分,嚴禁擊打碰撞,以免損壞。 5、介質工作壓力,工作溫度、黏度,不得超出規定的范圍。 6、電磁閥的實際電源電壓不能超出公差范圍。 7、電磁閥的線圈帶電正常工作時發熱較高,請勿觸摸。 8、電磁閥的線圈帶電時,嚴禁覆蓋,以防過熱燒毀。 三、PZ673H氣動刀閘閥選型分析維護方法
1、拆卸前,首先要清楚閥內那些高溫、易燃易爆或者有毒、具有腐蝕性的介質,同時要泄去閥門內部介質壓力。確保設備及個人安全。 2、拆卸步驟: A 拆汽缸:取下鎖緊環,向上提起并取下汽缸后,可以看見活塞、彈簧、位置指示器、閥桿等部件。 B 拆閥體:用扳手卡在閥蓋根部進行旋轉,即可拆卸閥體,看到閥體內件。 C 拆密封件:在拆開閥體后,可以看到在閥桿末端的密封件,擰下固定密封件的螺絲,即可拆下密封件。 3、根據故障分析,對拆開的閥門進行相應的處理。處理完畢,參照拆卸步驟一次安裝。 4、維修好的閥門,必須做試壓和滲漏等試驗,沒有異常后才能再次安裝使用。 5、密封件、鎖緊環、密封環和彈簧等部件一定要安裝到位,擰緊連接件時,用力要均勻。拆卸和安裝過程中要注意不要碰傷膜片和閥座。 |
