D71X不銹鋼軟密封對夾式蝶閥技術規范

對夾式蝶閥，作為工業管路中的閥門類型，以其緊湊的結構和便捷的安裝方式著稱。其安裝過程簡單高效，只需將蝶閥置于管道兩端法蘭之間，通過雙頭螺栓將管道法蘭與蝶閥緊密連接，即可實現對管路流體介質的精準控制。對夾式蝶閥特別適用于空間有限或管道間距較短的場合，當蝶閥開啟時，蝶板的厚度成為介質通過閥體的阻力，從而使得通過該閥門的壓力降維持在較低水平，展現出的流量調控能力。

安裝對夾式蝶閥前，需確保準備好所有必要的工具和材料，如雙頭螺栓、法蘭墊片等，確保其能夠正常工作。此外，還需仔細閱讀相關安裝說明和操作手冊，以了解具體的安裝步驟和注意事項，以保證安裝的穩固性。電動蝶閥可安裝在任何角度的管道上，但為便于維護，建議避免倒置安裝。在安裝蝶閥法蘭盤時，應確保法蘭面與密封橡膠準確對中，螺釘應均勻擰緊，以保證密封面的完整貼合。

在對夾式蝶閥的安裝步驟中，用戶應將閥門置于預先準備好的兩片法蘭之間，并確保螺栓孔能夠精準對齊。隨后，將四對螺栓螺母插入法蘭孔中并輕微擰緊。通過點焊將法蘭穩固地連接至管道上后，移開閥門并焊接法蘭與管道，以確保穩固連接。調整閥門至適當位置，并逐一擰緊螺栓，確保安裝的準確性和安全性。作為工業管道系統的關鍵組件，對夾式蝶閥憑借緊湊結構與高效性能，在流體控制領域占據重要地位。本文從結構特性、應用場景、行業痛點及競品對比四個維度解析其核心價值。不銹鋼對夾蝶閥是一種采用對夾式連接方式的不銹鋼蝶閥，其核心特點在于結構緊湊、安裝便捷、耐腐蝕性強，廣泛應用于工業流體控制領域。以下從結構、性能、應用場景及選型建議四個方面展開分析：

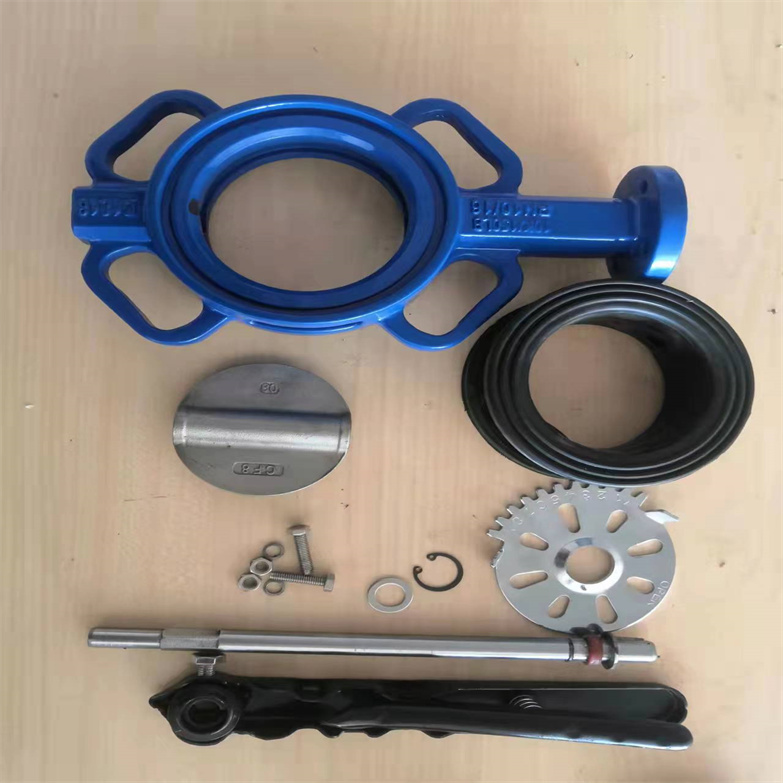

一、D71X不銹鋼軟密封對夾式蝶閥技術規范結構特點

連接方式
對夾式設計通過雙頭螺栓將閥門直接夾在兩管道法蘭之間，無需額外法蘭墊片，安裝空間小，適用于管道密集或空間受限的場合。

閥體與閥板

軟密封：采用橡膠（如EPDM、NBR）或聚四氟乙烯（PTFE）密封圈，密封性能好，但耐溫性有限（通常≤150℃）。

硬密封：閥座與閥板密封面采用不銹鋼堆焊，耐高溫（≤425℃）、高壓（PN16-PN64），且密封性能穩定，適用于嚴苛工況。

三偏心設計：部分產品采用三偏心結構，減少啟閉時的摩擦，延長密封壽命。

材質：閥體和閥板通常采用304或316不銹鋼，具有優異的耐腐蝕性，適用于酸、堿、鹽等腐蝕性介質。

密封結構：

操作方式
支持手動（手柄、蝸輪）、氣動或電動驅動，滿足不同自動化需求。

二、D71X不銹鋼軟密封對夾式蝶閥技術規范性能優勢

耐腐蝕性強
不銹鋼材質可抵抗多種化學介質腐蝕，延長閥門使用壽命，減少維護成本。

輕量化與緊湊設計
相比法蘭式閥門，對夾式結構體積更小、重量更輕，安裝便捷，節省空間。

密封可靠

軟密封結構可實現零泄漏，適用于氣體或液體介質。

硬密封結構耐高溫、高壓，且密封性能不受溫度波動影響。

操作靈活
90°旋轉即可完成啟閉，操作扭矩小，省力輕巧。

流量調節精準
通過調節閥板開啟角度，可實現流量的精確控制，流量特性趨于直線。

三、D71X不銹鋼軟密封對夾式蝶閥技術規范應用場景

工業領域

冶金行業：用于粉塵、冷空氣或熱風管道的通風和環保工程。

化工行業：調節和控制化學介質流量，如酸、堿、有機溶劑等。

電力行業：高溫蒸汽管道的流量控制和調節。

建材行業：建材生產過程中的流量調節。

衛生領域

食品行業：食品生產線的流體控制，符合衛生標準。

制藥行業：制藥過程中的介質控制，確保產品純凈度。

水處理與市政工程

污水處理廠的流體控制，如污水、泥漿等介質。

城市供水、排水管道系統。

四、D71X不銹鋼軟密封對夾式蝶閥技術規范選型建議

介質性質

根據介質的腐蝕性、溫度、壓力等參數選擇合適的材質和密封結構。

例如，強腐蝕性介質建議選用316L不銹鋼或襯氟（PTFE）密封。

閥門尺寸

根據管道尺寸和流量要求選擇公稱通徑（DN50-DN1200）。

操作方式

手動操作適用于小口徑或低頻啟閉場景。

氣動或電動驅動適用于自動化控制系統或遠程操控需求。

連接方式

對夾式連接適用于空間受限或需要快速安裝的場合。

法蘭式連接適用于高壓或大口徑管道。

標準與認證

選擇符合國家或行業標準（如GB、JB、API等）的產品，確保質量和安全性。

五、D71X不銹鋼軟密封對夾式蝶閥技術規范典型產品推薦

D373W-16P不銹鋼對夾硬密封蝶閥

特點：三偏心結構、硬密封、耐高壓（PN16）、耐腐蝕（304/316不銹鋼）。

應用：冶金、電力、石油化工等領域的腐蝕性介質管道。

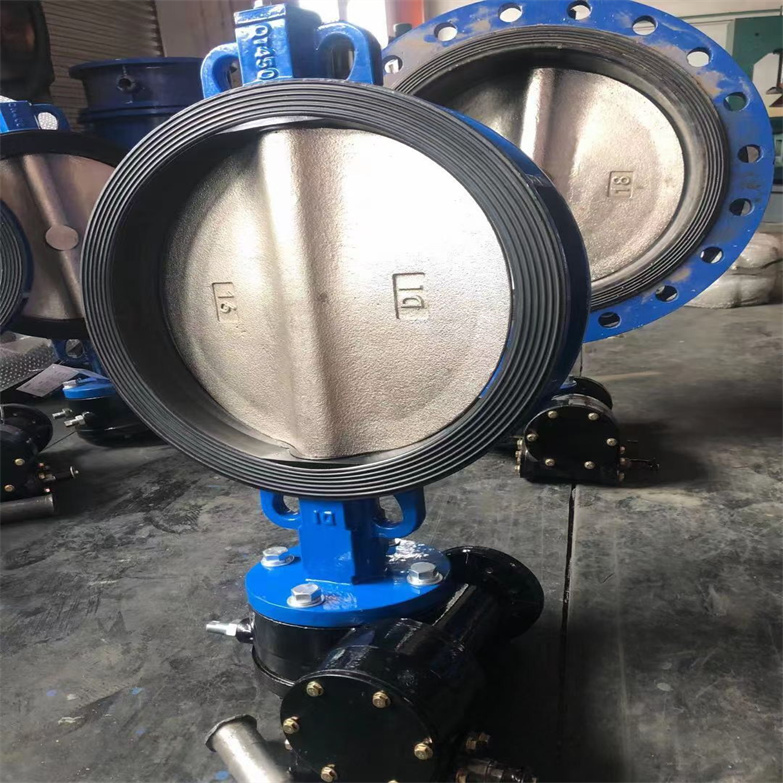

D71X對夾式不銹鋼軟密封蝶閥

特點：軟密封（EPDM/PTFE）、零泄漏、操作扭矩小。

應用：水處理、食品、制藥等行業的潔凈介質控制。

電動不銹鋼對夾蝶閥

特點：集成電動執行機構，支持遠程操控和自動化控制。

應用：需要精確流量調節或無人值守的場合。

一、D71X不銹鋼軟密封對夾式蝶閥技術規范結構特性與技術創新
采用三向偏心設計實現無摩擦密封，DN200閥門啟閉僅需0.3秒，扭矩≤80N·m，閥體厚度較法蘭式減少40%。
輕量化框架：球墨鑄鐵閥體（抗拉強度≥450MPa）與不銹鋼蝶板組合，重量較閘閥降低60%
模塊化密封：軟密封（EPDM/NBR耐溫150℃）泄漏量≤0.01ml/s；硬密封（鈷基合金HRC60～65）耐受425℃高溫
驅動兼容性：支持蝸輪手動、電動（精度±0.1°）、氣動（響應≤0.5秒）多模式聯動

二、D71X不銹鋼軟密封對夾式蝶閥技術規范應用場景與選型邏輯
市政供水：DN300～1200軟密封閥，壓降≤0.02MPa，年啟閉≤500次
化工腐蝕：PTFE/F46襯氟閥耐受30%鹽酸/98%硫酸，達ISO 5208 密封
高溫蒸汽：金屬密封閥配J形彈性圈，425℃工況零泄漏
選型要點：
1. 溫度限值需低于材料蠕變極限20℃
2. 顆粒流體選硬密封+碳化鎢涂層，食品級指定FDA認證EPDM
3. DN500以上建議加裝支撐短節

三、D71X不銹鋼軟密封對夾式蝶閥技術規范行業痛點解決方案
密封失效：楔形自緊結構提升20%密封比壓，檢修周期延長至3年
高頻啟閉：低摩擦軸承（摩擦系數≤0.04）使萬次測試后扭矩波動＜5%
環境：深冷閥通過196℃沖擊測試（≥42J）與氦質譜檢漏（≤1×10^-6 mbar·L/s）

四、D71X不銹鋼軟密封對夾式蝶閥技術規范與法蘭蝶閥對比
| 維度 | 對夾式 | 法蘭式 |
|安裝成本|節約30%法蘭費|需匹配管道法蘭|
|承壓能力|PN10～16|PN16～40|
|維護便捷性|需拆兩側螺栓|單側可檢修|
|空間適配|DN50～2000密集管線|DN≥800開闊布局|

D71X不銹鋼軟密封對夾式蝶閥技術規范技術參數

密封材料選用和適用溫度

D71X不銹鋼軟密封對夾式蝶閥技術規范外形結構圖

D71X不銹鋼軟密封對夾式蝶閥技術規范主要外形尺寸

對夾蝶閥安裝時的安全注意事項如下：對夾式蝶閥的正確安裝關系到蝶閥的密封程度，以及會不會泄露等問題，包括工況作業中的安全性，用戶應對安裝流程加以了解。
1、將閥門放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。
2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；
3、將法蘭利用點焊固定于管道上；
4、將閥門移出；
5、將法蘭焊接固定在管道上；
6、待焊口冷卻后再安裝閥門。保證閥門在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度；
7、校正閥門位置并將四對螺栓擰緊，（注意不要擰得過緊）
8、將閥門打開，保證閥板能自由開閉，然后使閥板輕微開啟；
9、交叉均衡將所有螺母擰緊；
10、再次確認閥門能自由開閉，注意：確認閥板沒有碰到管道。

一、D71X不銹鋼軟密封對夾式蝶閥技術規范安裝前的準備

工具檢查：確保所使用的工具完好無損，如扳手、螺絲刀等工具應無松動、無裂紋，電動工具的電線應無破損、插頭無松動，以防止在安裝過程中工具出現故障而引發安全事故。

個人防護：安裝人員必須佩戴適當的個人防護裝備，如安全帽、安全鞋、手套等，以防止頭部、腳部受傷以及避免手部與尖銳物體或腐蝕性介質接觸。

閥門檢查：在安裝前仔細檢查對夾蝶閥，確保閥門無損壞、無泄漏，閥桿轉動靈活，密封良好等。如發現閥門有任何缺陷，應及時更換或維修，以免在安裝后出現問題。

二、D71X不銹鋼軟密封對夾式蝶閥技術規范安裝過程中的安全

管道清理：在安裝對夾蝶閥之前，必須對管道內部進行的清理，清除管道內的雜物、鐵銹、焊渣等。可采用吹掃、沖洗等方法進行清理，防止雜物進入閥門內部，影響閥門的正常運行，甚至可能導致閥門堵塞、泄漏等安全隱患。

吊裝安全：如果對夾蝶閥需要吊裝進行安裝，必須使用合適的吊裝設備和工具，如吊車、葫蘆等，并確保吊裝設備的額定起重量大于閥門的重量。在吊裝過程中，要由專業的起重工進行操作，嚴格遵守起重操作規程，確保閥門平穩起吊和安裝，防止閥門墜落傷人。

安裝位置：對夾蝶值的安裝位置應便于操作和維護，周圍應留有足夠的空間，以便在需要時能夠方便地進行閥門的開啟、關閉、檢修等操作。同時，要確保安裝位置不會受到其他設備或物體的擠壓、碰撞，避免影響閥門的正常使用和安全性。

防止靜電：在安裝對夾蝶閥時，尤其是在處理易燃、易爆介質的管道系統中，要注意防止靜電產生和積聚?？刹扇〗拥卮胧?，將閥門和管道進行可靠接地，以消除靜電隱患，防止發生靜電火災或爆炸事故。

三、D71X不銹鋼軟密封對夾式蝶閥技術規范安裝后的檢查

連接緊固檢查：安裝完成后，要仔細檢查對夾蝶閥與管道的連接部位是否緊固，螺栓、螺母是否擰緊，墊片是否安裝到位且密封良好。可使用扳手對連接螺栓進行適當的緊固檢查，但要注意不要過度用力，以免損壞閥門或管道。

操作測試：在安裝完成后，進行閥門的操作測試，檢查閥門的開啟和關閉是否靈活，有無卡澀、泄漏等現象。在進行操作測試時，要確保周圍人員的安全，防止因閥門突然開啟或關閉而造成人員傷害或設備損壞。

壓力測試：在管道系統進行壓力測試之前，要確保對夾蝶閥處于關閉狀態，并且要將閥門兩端的管道進行有效的隔離，以防止在壓力測試過程中壓力過高而損壞閥門。在壓力測試過程中，要密切觀察閥門的密封情況和管道系統的壓力變化情況，如有異常應及時停止測試并進行檢查。
